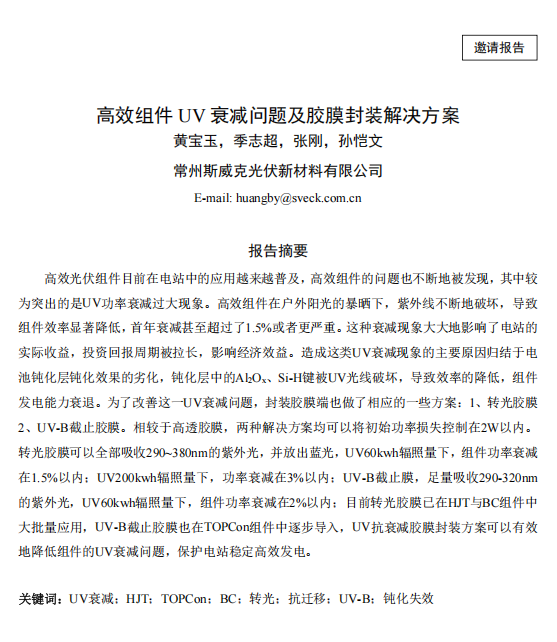

高效组件UV衰减问题及胶膜封装解决方案

黄宝玉，季志超，张刚，孙恺文

常州斯威克光伏新材料有限公司

E-mail: huangby@sveck.com.cn

报告摘要

高效光伏组件目前在电站中的应用越来越普及，高效组件的问题也不断地被发现，其中较为突出的是UV功率衰减过大现象。高效组件在户外阳光的暴晒下，紫外线不断地破坏，导致组件效率显著降低，首年衰减甚至超过了1.5%或者更严重。这种衰减现象大大地影响了电站的实际收益，投资回报周期被拉长，影响经济效益。造成这类UV衰减现象的主要原因归结于电池钝化层钝化效果的劣化，钝化层中的Al₂O_x、Si-H键被UV光线破坏，导致效率的降低，组件发电能力衰退。为了改善这一UV衰减问题，封装胶膜端也做了相应的一些方案：1、转光胶膜  2、UV-B截止胶膜。相较于高透胶膜，两种解决方案均可以将初始功率损失控制在2W以内。转光胶膜可以全部吸收290~380nm的紫外光，并放出蓝光，UV60kwh辐照量下，组件功率衰减在1.5%以内；UV200kwh辐照量下，功率衰减在3%以内；UV-B截止膜，足量吸收290-320nm的紫外光，UV60kwh辐照量下，组件功率衰减在2%以内；目前转光胶膜已在HJT与BC组件中大批量应用，UV-B截止胶膜也在TOPCon组件中逐步导入，UV抗衰减胶膜封装方案可以有效地降低组件的UV衰减问题，保护电站稳定高效发电。

关键词：UV衰减；HJT；TOPCon；BC；转光；抗迁移；UV-B；钝化失效
